Entrega Full en 72 horas

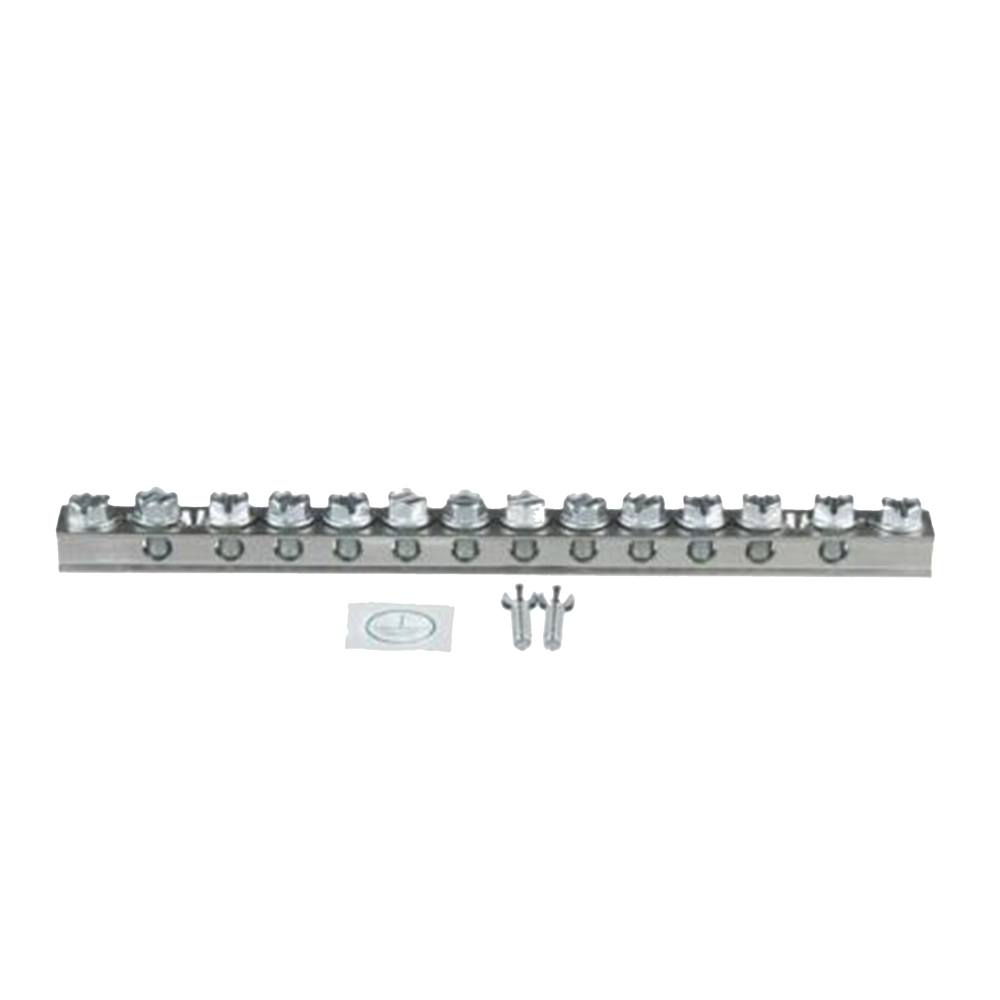

Barra de conexión a tierra STRUCTUREDGROUND™ Cal 14 a 4 Awg, 12 Barrenos
Original price was: $1,523.32.$981.74Current price is: $981.74. MXN
7 disponibles
Barra de conexión a tierra STRUCTUREDGROUND™ Cal 14 a 4 Awg, 12 Barrenos
7 disponibles
Envío y entrega!
-
Envío Estándar
Seleccionamos la mejor ruta. DHL, FedEx, Paquetexpress, UPS, Estafeta. (Aplican términos y condiciones)
2-3 Days
Gratis!
-
Entrega Express - DHL / FedEX
Se expedita tu entrega, se aplica tarifa Express - Día siguiente. Antes de la 1:30pm
1-2 Días
149.00 MXN
-
Garantía de 60 días directo con fabrica
-
Devolución gratis en los primero 30 días.
Descripcion
Descripción General
Sistema de conexión a tierra modular diseñado para ofrecer flexibilidad en la terminación de conductores de puesta a tierra en paneles de control y cajas de conexiones. Sistema StructuredGround™ de Panduit permite múltiples métodos de terminación y opciones de montaje, facilitando la conexión segura y eficiente de conductores de tierra.
Características Técnicas
- Material: Cobre electrolítico con 99.9% de pureza, estañado para resistencia a la corrosión
- Dimensiones: 210.3 mm de longitud x 12.2 mm de altura
- Normativas: UL 467 Listado y Certificado CSA 22.2 número 41
- Capacidad de conductor: Desde 14 AWG hasta 2/0 AWG
- Terminales: Acepta terminales de anillo, conectores de compresión o mecánicos con orificio de ¼’ y ancho máximo de 0.55′
- Ferrules: Desde 14 AWG hasta 6 AWG con profundidad mínima de 12mm
- Alambres desnudos: Desde 14 AWG hasta 4 AWG
- Conectores recomendados: Serie CLMAR, LCA y LCAS para conductores desde 14 AWG hasta 2/0 AWG
Opciones de Montaje
- Montaje directo: Instalación directa sobre superficie
- Soportes de aislamiento: UGB-IN-SO para aislamiento del punto de montaje
- Soportes de conexión: UGB-B-SO para conexión directa al punto de montaje
- Espaciado: 5/8′ entre orificios para conectores de dos agujeros
- Configuración: Diseño con geometría única para mayor contacto superficial entre conectores y barra
Aplicaciones
- Paneles de control industriales
- Cajas de conexiones eléctricas
- Sistemas de distribución eléctrica
- Instalaciones industriales y comerciales
- Sistemas de seguridad eléctrica
Beneficios del Sistema
- Diseño flexible: Acepta múltiples métodos de terminación, permitiendo a los usuarios elegir la opción más adecuada para sus necesidades específicas.
- Reducción de inventario: Sistema modular que reduce el número de barras de tierra que deben mantenerse en stock para satisfacer diversas aplicaciones.
- Facilidad de instalación: Diseño que permite un fácil acceso para conexiones y mayor espacio para manejo de cables en áreas confinadas.
- Confiabilidad: Fabricado con cobre electrolítico de alta pureza y recubrimiento de estaño para mayor resistencia a la corrosión.
- Seguridad: Cumple con estándares UL 467 y certificación CSA 22.2, asegurando una conexión a tierra segura y confiable.
Dimensiones
- Longitud total: 8.28′ (210 mm)
- Ancho: 1.85′ (46.99 mm)
- Altura: 0.984′ (25 mm)
- Diámetro de orificio: ¼’ (6.35 mm)
- Espaciado entre orificios: 0.625′ (15.88 mm)
- Profundidad de terminal: 0.591′ (15 mm)
Opciones de Conectores
- Conectores de compresión: CLMAR2/0-14-Q, LCA10-14-L, LCAS8-14-L, LCAS6-14-L, LCAS4-14-L, LCAS2-14-Q, LCAS1-14-E, LCAS1/0-14-X, LCAS2/0-14-X
- Terminales de anillo: LCD8-14A-L, LCD6-14A-L, LCD4-14A-L, LCD2-14A-Q, LCD1-14A-E, LCD1/0-14A-X, LCD2/0-14A-X
