Terminal de anillo sin aislamiento Pan-Term™ cal 8, barreno 5/16, 25pz

Especificaciones generales

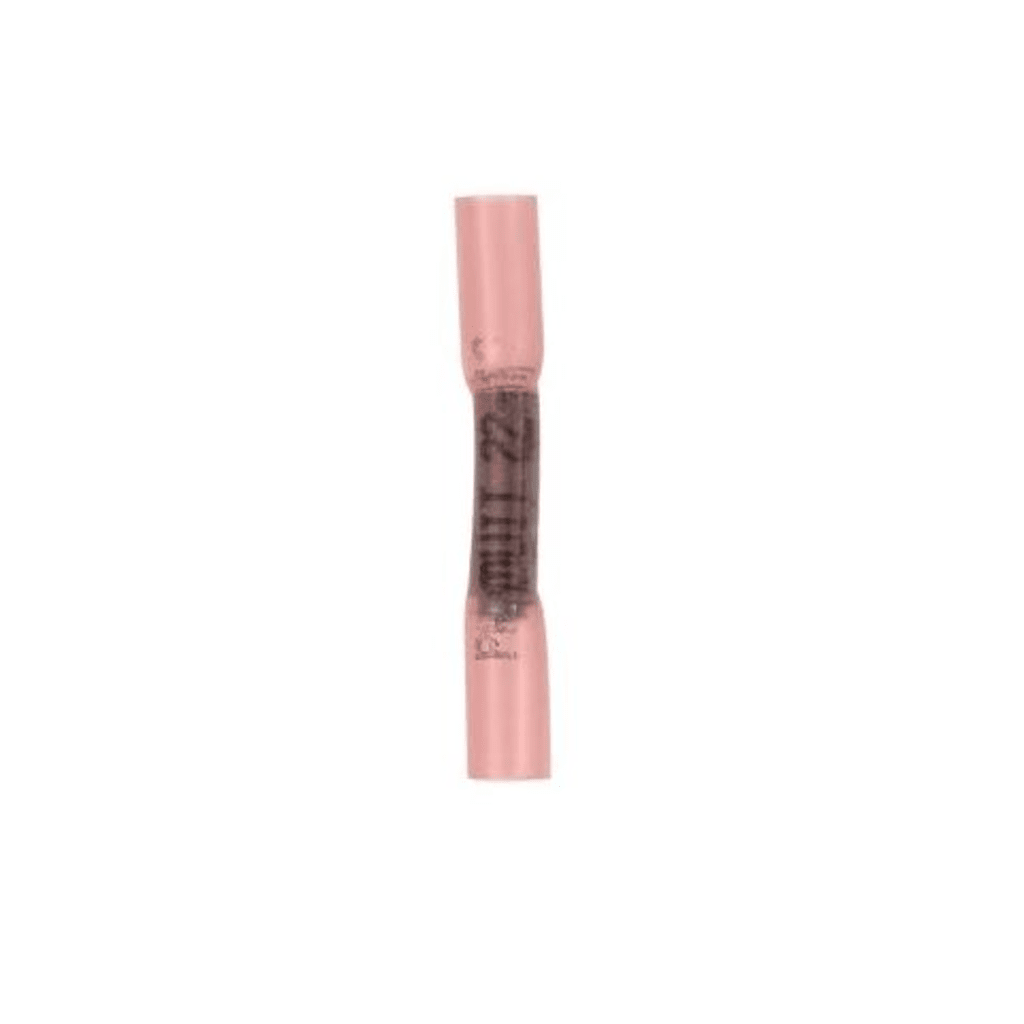

• Tipo de producto: Empalme a tope
• Material de base: Cobre
• Tipo de tambor: Estándar
• Acabado/recubrimiento: Estañado
• Tamaño de conductor de cobre (AWG): n.° 22 – n.° 18
• Tamaño de conductor de código de cobre (AWG): 22-18
• Tamaño máximo de conductor de cobre (AWG SOL): 18
• Tamaño máximo de conductor de cobre (AWG STR): N.º 18
• Tamaño mínimo de conductor de cobre (AWG STR): N.º 22
• Tamaño máximo de conductor en sistema métrico (mm²): 1
• Tamaño mínimo de conductor en sistema métrico (mm²): 0.5
• Material de aislamiento: Termorretráctil
• Longitud total (in): 1.45
• Longitud total (mm): 36.8
• Cumple las normas: BSH18-Q
• Clasificación de temperatura UL (°C): 125
• Calificación de temperatura UL (°F): 257
• Clasificación de temperatura CSA (°C): 125
• Calificación de temperatura CSA (°F): 257
• Tensión máxima (V): 600
• Tensión máxima (kV): 0.6
• Código de color: Rojo
• Longitud de la banda del cable (in): 5/16
• Longitud de la banda del cable (mm): 7.9
• Submarca: Pan-Term™
• Caracts. pza.: • Diseñado para empalmar dos cables sólidos o trenzados para reparar o alargar cables • La configuración soldada proporciona un bajo perfil para aplicaciones de espacio limitado • La funda de poliolefina termorretráctil con adhesivo que se derrite con calor protege contra la humedad • Después del prensado, el aislamiento termorretráctil se completa con una pistola de calor estándar

• Tamaño de orificio para tornillo prisionero (in): 5/16
• Tamaño de orificio para tornillo prisionero (mm): 8
• Tamaño de tornillo prisionero: 5/16
• Material de aislamiento: Sin aislamiento
• Tamaño máximo de conductor de cobre (AWG): N.º 8
• Tamaño mínimo de conductor de cobre (AWG): N.º 8
• Tamaño máximo de cable (AWG): N.º 8
• Tamaño mínimo de cable (AWG): N.º 8
• Longitud de la banda del cable (in): 3/8
• Longitud de la banda del cable (mm): 9.5
• Cumple las normas: Listado cULus 587H E52164, certificado por CSA LR31212
• Material de base: Cobre
• Tensión máxima (V): 2000
• Acabado/recubrimiento: Estañado
• Tipo de tambor: Estándar
• Temperatura máxima de funcionamiento (°C): 150
• Temperatura máxima de funcionamiento (°F): 302
• Diámetro exterior (in): 0.27
• Diámetro exterior (mm): 6.8
• Diámetro interior (in): 0.19
• Diámetro interior (mm): 4.8
• Tipo de unión: Reforzado
• Submarca: Pan-Term™
• Longitud total (in): 1.25
• Longitud total (mm): 31.8
• Anchura total (in): 0.59
• Anchura total (mm): 15
• Longitud de lengüeta (in): 0.95
• Longitud de lengüeta (mm): 24.1
• Grosor de lengüeta (in): 0.04
• Grosor de lengüeta (mm): 1
• Ancho de lengüeta (in): 0.59
• Ancho de lengüeta (mm): 15
• Tipo de empaque: Botella
• Tipo de producto: Terminal de anillo
• Para usar con: CT-1701, CT-2600 (CD-2600-P8)
• Caracts. pza.: • El diseño de lengüeta de anillo garantiza una conexión segura en aplicaciones de alta vibración • El estriado interno del tambor asegura un buen contacto de los cables y máxima resistencia a la tensión
